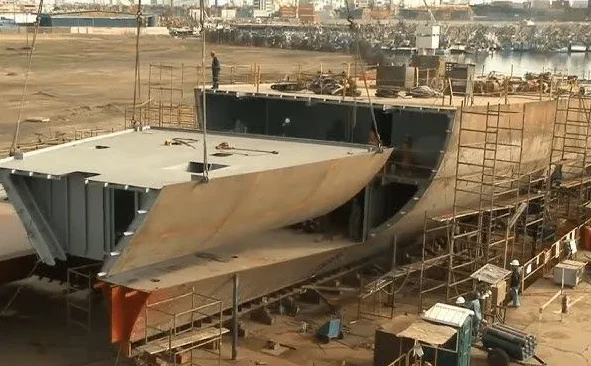

Você conhece as orientações da NR-34 para a fixação e estabilização temporária de elementos estruturais? De acordo com a NR-34, a fixação e estabilização temporária de elementos estruturais ocorre quando esses elementos são equilibrados de forma estável, usando suportes provisórios, como ponteamentos de solda, apoios especiais ou equipamentos de içamento.

Elementos estruturais e os dispositivos de fixação e estabilização temporária

• Elementos Estruturais: peças utilizadas na edificação de embarcações ou outras estruturas flutuantes. Como exemplos temos a antepara, que é uma divisória vertical que separa o interior do casco de um navio em compartimentos, e as hastilhas que são  chapas colocadas verticalmente no fundo do navio, aumentando a altura dos compartimentos.

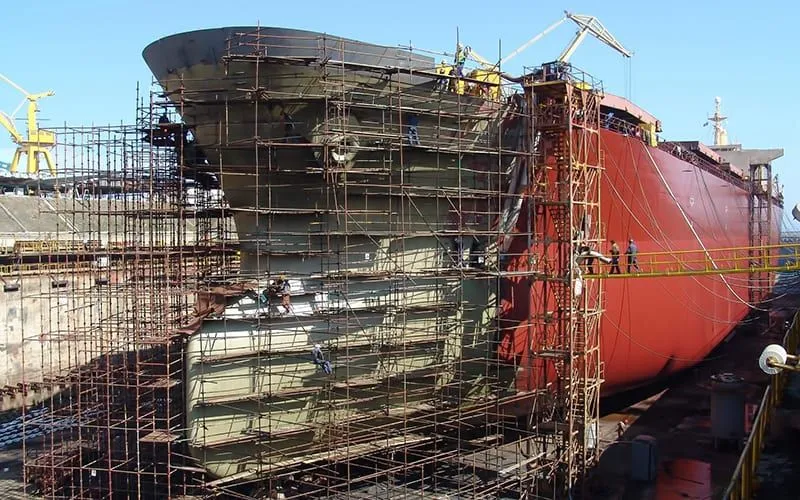

Antepara do navio

• Dispositivos de Fixação e Estabilização Temporária: Equipamentos e peças utilizadas para unir ou suportar temporariamente elementos estruturais, tais como talhas e tifor, que são equipamentos de guindar, ou ainda andaimes.

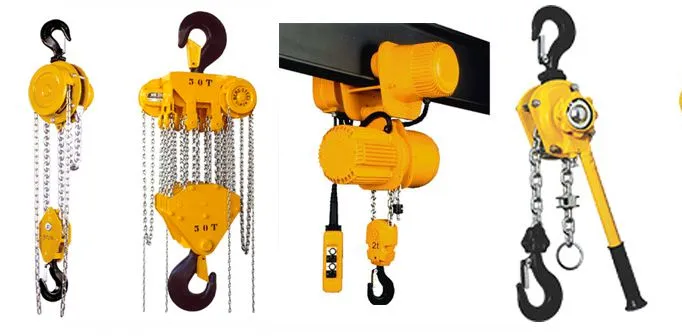

Talhas

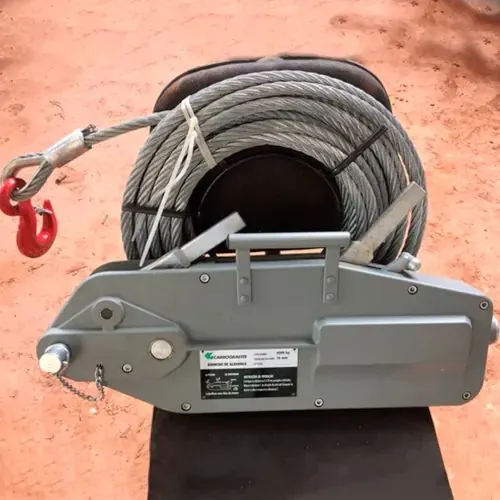

  Tifor                                                           Andaimes

Resumidamente, a fixação e estabilização temporária são medidas preventivas para evitar deslocamentos, quedas e colapsos de peças estruturais antes da fixação definitiva. Isso permite que os elementos estruturais permaneçam estáveis enquanto são alinhados, soldados ou aparafusados, reduzindo riscos de acidentes no ambiente de trabalho.

As orientações estabelecidas pela NR-34 se aplicam nas fases de:

• Processamento;
• Submontagem;
• Montagem;
• Entre outras.

As atividades de fixação ou estabilização temporária devem estar sob a responsabilidade técnica de profissional legalmente habilitado, indicado formalmente pelo empregador. Cabe a ele:

• Classificar os elementos estruturais, considerando, no mínimo, peso e área vélica, ou seja, peso e área da embarcação; e
• Estabelecer o procedimento para as atividades de fixação e estabilização.

Dependendo do tipo de elemento estrutural, considerando sua área vélica e peso, será necessário utilizar um procedimento de estabilização geral ou específico:

• Procedimentos gerais (G): são feitos para abranger diversos tipos de serviços e projetos; e
• Procedimentos Específicos (E): são feitos para um determinado projeto ou serviço.

Resumidamente, o responsável técnico irá criar um documento contendo medidas que irão dizer quais dispositivos de estabilização e fixação devem ser usados, esses procedimentos devem levar em conta a situação mais crítica em relação ao peso e à área vélica do elemento estrutural. Ou seja, devem considerar as piores condições de peso, tensão, carga, altura, entre outros que os dispositivos de fixação irão suportar.

O INBRAEP – Instituto Brasileiro de Ensino Profissionalizante – possui o curso profissional de NR-34 – Condições e Meio Ambiente de Trabalho na Indústria da Construção, Reparação e Desmonte Naval. Neste curso, o aluno irá adquirir conhecimentos sobre os requisitos e procedimentos de segurança estabelecidos pela norma. Serão abordados temas como gestão de riscos, prevenção de acidentes, uso de equipamentos de proteção individual (EPIs), procedimentos de trabalho a quente, além de noções sobre inspeções e auditorias de segurança. Para mais informações, acesse o curso de NR-34.

Referências

1 – Ministério do Trabalho e Emprego – MTE. NR-34 Condições e Meio Ambiente de Trabalho na Indústria da Construção, Reparação e Desmonte Naval. Portaria MTP n.º 4.219, de 20 de dezembro de 2022.

2 – Ministério do Trabalho e Emprego – MTE. Portaria N.º 592 de 28 de Abril de 2014. 28 Abr 2014.

3 – CNA Vlog. Peças Principais da Estrutura dos Cascos Metálicos.
